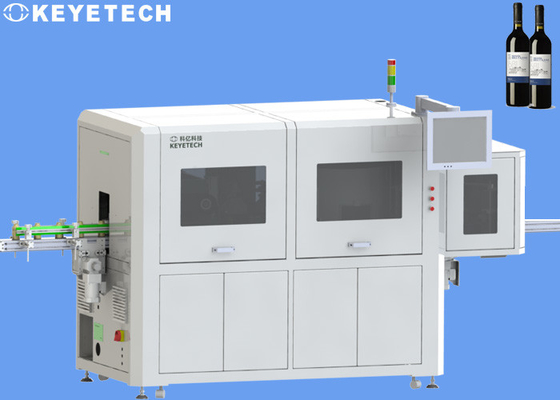

GMPの研修会が付いている赤ワインのびん3Dの品質管理装置

飲料業界では、ハイエンドの消費者向け製品である赤ワインは揮発性の液体であるため、消費者が安心して購入できるように、包装の安全性と包装検査に注意を払い、消費者にとって良好な消費環境を構築する必要があります。会社の文化的認識とブランド認識を向上させながら、飲酒をします。食品の外加工の最後の部分として、食品包装は自由に食べられないという特徴があります。食品包装は食品の安全性を保証するものであるため、包装プロセスは食品加工の最も重要な部分であり、包装の資格は包装の成功の鍵です。

システム概要

このシステムは、赤ワインのボトルのサンプルを安定して整然と所定のステーションに輸送し、キャプチャされたサンプル画像を高性能GPU処理ソフトウェアに高ピクセルの産業用カメラを介して送信し、標準化されたサンプルと比較して、不良品と良品を管理し、対応する空気圧部品を制御して不良品を排除します。

ソフトウェアはサンプルの比較基準を設定し、過去のテストサンプルの特性を自動的に記録します。オペレーターは比較精度を制御し、自分に最適な精度基準を選択して、不良率を制御できます。

検出性能は以下の通りです。

-ボトルの外側の底の検出（1セットのカメラ）：穴、黒い斑点、汚れ、およびその他の欠陥があるかどうかを検出します。

・ボトル内底検知（カメラ1セット）：黒点、汚れ、異物等の不良がないか検知します。

-ボトルの口の検出（1セットのカメラ）：ボトルの口に損傷がないことを確認するために、変形、材料の不足、オーバーラップ、バリ、黒い斑点、汚れ、およびその他の欠陥があるかどうかを検出します。

-ボトル本体の検出（8セットのカメラ）：黒い斑点、汚れ、不純物と損傷、穴、深刻な不均一な厚さなどの欠陥がないか、すべての外観を検査します。

-検出速度：200-220個/分

-検出精度：0.2mm

-精度：99％

-検出範囲：ボトルの内側と外側の底を含むボトル全体、およびボトルの口の領域。

この計画は、機械部品、ハードウェア部品、ソフトウェア部品の各側面から説明されています。システムの全体的な動作は次のとおりです。

システム構成

-機械部分

この装置のコンベヤーベルトのインポートとエクスポートは、お客様のオンサイトコンベヤーラインに接続できます。伝送部分はシステムのコアコンポーネントであり、すべての伝送デバイスと電子ハードウェア（産業用カメラ、光源、産業用コンピューター、タッチスクリーン、電気キャビネットなど）を搭載しています。伝送部は高度な分離技術と真空吸着技術を採用し、電子システムが迅速かつ正確に画像をキャプチャできるようにします。検出が終了すると、装置は検出製品をカウントする機能を追加します。

-ハードウェア部分

この検出システムは、11台の高ピクセル産業用カメラとサポートする産業用レンズを使用し、3セットの高輝度ストロボライト光源を備えており、ボトル本体の360度検出を真に実現できます。

システムの全体的な論理制御はシングルチップマイクロコンピュータによって実現され、特定の機能は次のとおりです。

-写真を撮るためにカメラをトリガーします

-光源ストロボをトリガーします

-ソレノイドエジェクタブローをトリガーして無駄をなくします

-ベルト速度を制御します

-システム内の物質的な詰まりの場合の緊急時の処理

-警告灯信号をトリガーします

-ソフトウェア部分

ソフトウェアは機器の一般的な制御プラットフォームであり、具体的な機能は次のとおりです。

-システム検出機能を開閉します

-検出インデックスパラメータと精度の調整。

-テンプレートのサンプリングと保存、サンプル検出情報の保存と呼び出し。

-カメラ画像キャリブレーション機能

-システムは、リアルタイムの生産情報（認定率、総生産、速度など）、過去の生産情報の閲覧、エクスポート、および保存機能を表示します。

-ログインアカウントに基づく権限管理（一般操作ユーザーがパラメータ調整権限を無効にするなど）

-システムの機械部分の操作と調整

（トランスミッション装置の開放、エアバルブブロー時間の調整、警報信号の調整など）

-パーティAが追加する必要のある追加機能

製品構成の詳細

機械部品

サンプル検出パターンの例

以下に示すパターンは、すべて既存のKeye検出システムのリアルタイムショットです。詳細は以下のとおりです。

製品のパッケージの保護は、パッケージデザインの最も基本的で原則的な機能です。パッケージデザインの他の機能は、保護機能が実現されていることを前提としてのみデザインを継続することができます。保護機能とは、内容物を外部からの衝撃から保護し、光や湿気などによる内容物の損傷や劣化を防ぐことを意味します。パッケージの構造と材質は、パッケージの保護機能に直接関係しています。

私たちの利点
