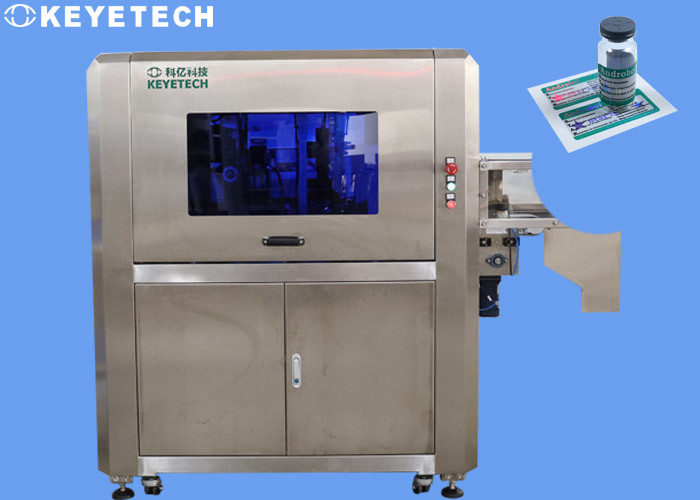

薬の薬剤のびんの指示のための包装の点検装置

薬の薬剤のBottles&Instructionsのための包装の点検装置

私達の利点

点検主義

薬剤の包装の間違いを除去するためには、医薬品の製造業者は各ガラスびんが正しい線量と、正しいタイプの詰まること、そしてガラスびんがきちんと密封されることを保障しなければならない。このステップが完了しても、薬剤を含んでいる最終的なガラスびんは関連した薬剤の挿入物と共に正しい箱に置かれなければならない。

この仕事を達成するためには、薬剤の製造業者は通常cartoner装置を使用する。カートンに入れる機械が薬が付いている薬のびんを荷箱に置き、荷箱に正しい薬の指示を入れるのに使用されている。この仕事を完了する前に、正しい箱および正しい薬剤の挿入物が包装機械に置かれたで、次にカートンにガラスびんおよび挿入物を置くことの操作を行うことを確認することは必要。この段階では、機械はまた箱が最終的な船積みのために密封される前にガラスびんおよび指示があることを確認しなければならない。

点検細部

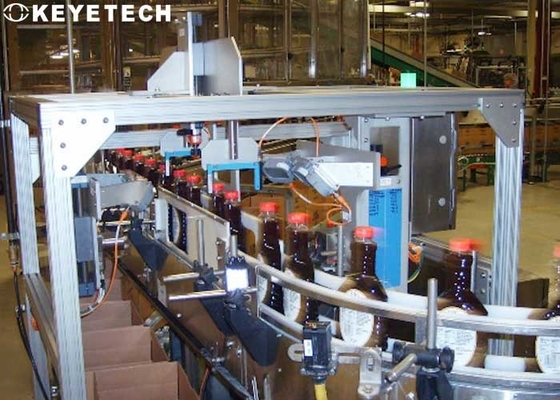

• ガラスびんはコンベヤー ベルトに沿って運ばれ、100/min.の速度でカートンに入れる機械に入る。きっかり置かれる包装箱は吸引のメカニズムによって自動的に開いたあり、イメージ投射は組み立てられた視野システムによって行われる。箱の関心領域の薬剤コードを定め、次にPLCにカメラのインターフェイスを通して情報を送信しなさい。PLCでは、実際の撮影された薬剤コードは知られていた正しいコードと比較され、検出のステップが修飾されるかどうか定められる。

• 第2カメラを使用して、薬剤の挿入物の薬剤コードは捕獲され、この情報はまたインターフェイスを通してPLCに送信される。点検のこのステップの後で完全であるコンベヤー ベルトからのガラスびんを取り、指示と共にパッケージに置くのに、機械カム ベースのメカニズムが使用されている。ガラスびんが箱に置かれた後ガラスびんおよび指示が両方あることを確認することを、次の箱は第2チェックポイントに行く。第2チェックポイントで、カメラは開けられた箱の上に置かれる。カメラによって捕獲されるイメージ データはマシン ビジョン ソフトウェアが定めるホスト コンピューターにそれからガラスびんおよび指示はあるかどうか送信される。

• 分析の結果はカメラからPLCに移り、知られていたパス/失敗の規準と再度比較される。箱はコンベヤー ベルトに沿っての間に包装および指示は正しく包まれるかどうか箱の薬剤コード、指示のようなどの情報を、それから各箱によって関連付けることができるか、運ばれ。それから、PLCがコンベヤー ベルトからの修飾された包装箱を押し出し、同時にリサイクルの場所に不適当な包装箱を送るために空気シリンダーを運転するのに使用されている。

装置の特徴

1. ターゲットの存在か不在を検出するため;
2. 使用説明書が行方不明であるかどうか確認しなさい;
3. 点検された目的の位置そして方向を定めなさい;
4. オンライン動的検出は実現することができ点検された目的はとどまる必要はない;
5. 検出の正確さは調節可能である;
6. 検出の速度:検出の結果の表示へのカメラの捕獲は150msの内で制御され、全体の検出の速度はまたパイプラインの伝達速度と関連している;
7. 検出された問題を特性に変え、データ処理および印刷のために便利であるEXCLEファイルで貯えなさい、;システムは質問題を検出するとき、警告、拒絶または他の制御信号を提供し、NGのイメージは容易な観覧のために救うことができる;
8. システムに自己学習機能があり、学習過程は作動し易い;
9. システムにローカルエリア・ネットワーク間のコミュニケーションの機能がある。
