1.25LペットびんAOIの包装の点検装置の検出システム

装置の特徴:

装置の概観

全面的な装置は機械メカニズム、視覚光学ハードウェアおよび検出システムソフトウェア、不良品の拒絶をおよびカウント装置統合する。正常な検出の速度は1分あたり150部分である。検出機械の入口そして出口は現地のコンベヤー ラインと統合し、独自に一致させた漏出探知器、梱包機であり他の関連装置は生産の効率を非常に改善する1日24時間作動させた7*である場合もある。

全面的な検出装置は、10組の高解像の産業カメラが付いている、包括的にびんのびん、口および底の外のの出現の欠陥を検出できる。システムがサンプル イメージを集めた後プロダクトがよいかどうか定めるために、画像処理ソフトウェアおよび標準化されたサンプルは比較され、分析される。よいプロダクトおよび不良品は自動的にオンラインで拒絶される。完成品が検出された後、カウント機能は実現することができカウントの精度は100%である。ソフトウェアはサンプル比較の標準を開け、カスタマ・サイトの生産の人員は比較の正確さを制御し、彼らの自身の生産の状態のために最も適した正確さの標準を選ぶことができそれにより欠陥率を制御する。

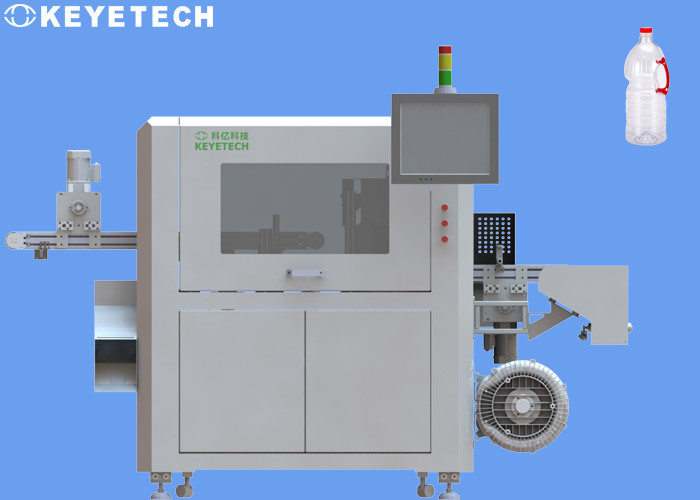

全面的な装置の構造は下記のように図で示されている:

この検出装置はびんの出現を検出することを深く学習を使用する。現在、私達の会社にびんのハンドルの位置のためのよりよい解決がない。従って、ハンドルおよびびんボディのハンドルの閉塞区域そして部分は検出することができない。ハンドル自体は不完全である。ハンドルの存在か不在は検出することができる。

検出プロセスは次の通りある:

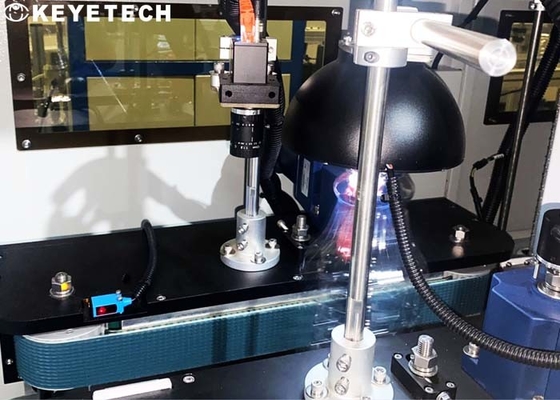

1. びんボディの側面の表面のための検出。びんボディの特徴および単一カメラの視野角の範囲を越えるびんボディの高さを考えると上部にカメラを取付けるように、計画は設計され、下方部分は、4組の産業カメラを使用してそれぞれ、合計光学統合キャビティ モジュールの2グループに分けられる8組の産業カメラ上記の図でイメージ投射、各カメラの獲得の角度の範囲示されている互いに干渉しない。

2. びんの外の最下表面のための検出。びんの外の底を中断するのに締め金で止めるメカニズムを使用し1組の産業カメラを下に取付け、そして処理のための外の底のイメージを集めるのに視覚光源との使用しなさい。

3. びんの口区域の検出。1組の産業カメラはびんボディの上で視覚光源と使用するように処理のためのびんの口の内部の側面のイメージを集めるのに取付けられている。

内容の検出:

びんの口の問題:

1. 接着剤の≥ 0.3mmのびんの口の欠乏2.本のびんの口の欠陥、ノックの損傷の≥ 0.3mm 3.本のびんの口の変形の≥ 0.3mm

びんボディの問題:

1. びんボディは白みがかったである:自然光の下で目に見える

2. びんボディは明らかに傷付けられた（固定位置の） ≥2*2mmである

3. 汚点、びんのbody≥ 0.3mmの不純物

4. びんボディはくぼんだ（圧縮型、固定位置） ≥2*2mmである

5. びんボディはかすんでい、不透明である:自然光の下で目に見える

ハンドルの出現とともに問題:

1. ハンドルの≥ 0.3mmの接着剤の欠乏

2. ハンドルの欠陥の≥ 0.3mm

3. ハンドルの下の外側は十分に吹かない

4. ハンドルの下の内部は十分に吹かない

5. ハンドルの上は十分に吹かない

6. ハンドルの下で曲がった吹くこと
