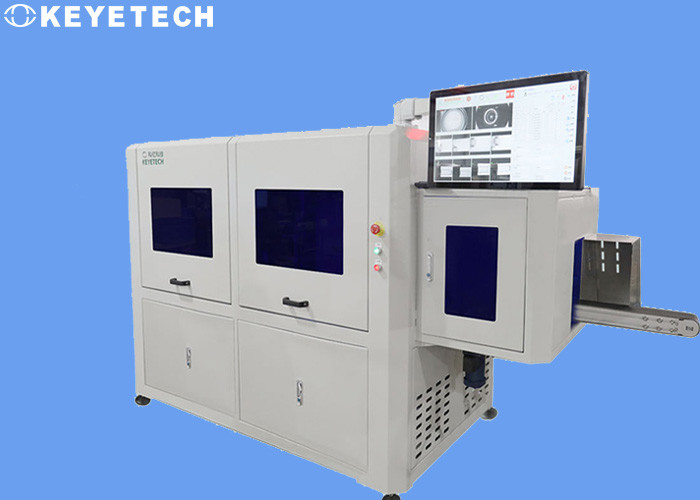

AOIのビンの王冠のガスケットのシールの点検のための視覚検査システム

企業収益

主要な技術は中国科学技術大学のパターン認識の主実験室に頼り、光学、機械工、電気、計算およびソフトウェアの全体の技術の鎖を覆っている高レベル博士R & Dのチームがある。包装の容器、3C、薬、織物、食糧、等、KVS-AIソフトウェアおよびハードウェア プラットフォームの分野のプロジェクトの練習によってAIの技術が実質の生産性に変形させることができるように、作成された。

点検主義

この機構は場所の実際の工作物の条件に従って設計され、手作業による検査の仕事を取り替えるためにビンの王冠のガスケットは目で見て確認される。検出システムは全体として視覚光学ハードウェア、検出システムソフトウェアおよび二重パッド センサーを統合する。

検出装置は生産ラインでオンラインで取付けられている。検出の速度は閉塞がない時500/minである。装置は生産の効率を非常に改善する7*を1日24時間作動できる。

カメラの適用

• 円形の管の口そして内部点検は管の口が下方に直面している方法に従って運ばれる。一組の産業カメラは管の口の下で視覚光源の使用に協力するために管の口および処理のための内部のイメージを集める取付けられている。
• 円の管の外の底の検出のために、一組の産業カメラは処理のための管の外の底のイメージを集めるのに視覚光源と共に使用されている上で取付けられている。

• 円形の管の外の底の注入ポイントの点検のために、一組の産業カメラは管ボディの外のの斜めに上部の位置で取付けられている。視覚光源の使用によって検出の効果を達成するために、注入ポイントの欠陥の独特のイメージは斜角で集められる。
• 円形の管ボディの外の側面の点検のために360程度の環状の表面の点検を形作るために、4組の産業カメラは管ボディのまわりで取付けられている。視覚光源の使用によって、管ボディの外の側面のイメージはシステムによって集められ、処理される。

システム構成
電子ハードウェア部品

• 電子ハードウェア部品は産業カメラ、産業レンズ、光源、制動機、電磁弁を（無駄を拒絶する）含んでいる、
• システム電気制御箱（電気および論理制御に責任がある）、three-color警報ライトおよび21インチのタッチ画面。
• システムの全面的な論理制御は高速FPGAの破片によって実現され、特定の機能は下記のものを含んでいる:
• 映像を撮るためにカメラを誘発しなさい
• 制動機の光源のストロボ
• 廃棄物を柔軟に取除くために電磁弁シリンダーを誘発しなさい
• 警報光信号を誘発しなさい
• ソフトウェア部品

ソフトウェアは装置の一般的な制御プラットホームであり、次の通り特定の機能はある:

• システム検出機能を可能にし、不具にしなさい。
• 検出の指標パラメータおよび精密の調節。
• 型板の見本抽出および貯蔵、サンプル検出の情報蓄積およびリコール。
• カメラ スクリーンの口径測定機能。
• システムの実時間生産情報（パス率、合計出力、速度、等）表示、拾い読みする歴史的生産情報
• および保管機能拾い読みしなさい、輸出しなさい。
• ログインの記述に従う許可管理（例えば、一般的な操作のユーザーは変数調節の許可を不具にする）。
• システムの機械部分の操作そして調節（のような:伝動装置の開始、空気弁の空気注入の時の調節、
• アラーム シグナルの調節）。

パーティを楽しむ付加的な機能はA加える必要がある。
