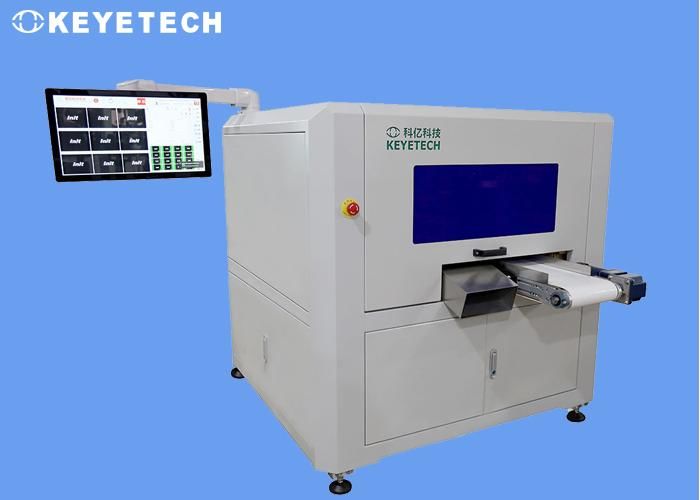

硬いプラスチック製品製造のための機械視覚システム

剛性プラスチック製品製造用マシンビジョンシステム

システムの特長

検査原理

このシステムは、ペンが平行であるかどうかを検出するために使用され、これにより、機器による不良品の処理が容易になります。

技術的なスキーム

KEYE TECHのシグネチャーペン平行度検出は、マシンビジョン画像処理技術に基づいており、高精度、高速、マルチサンプルという特徴があります。システムの主なモジュールは、トリガーモジュールとガイドモジュールです。ユーザーのニーズに応じて、ペンと治具の水平度と垂直度を検出し、次に二重ステーション検出を行い、検出要件を完了し、サンプルを検出位置に移動し、カメラをトリガーし、検出信号をビジョンシステムに時間通りに出力して、検出機能を完了します。

高精度な検出要件を満たすために、まず手で配置されたアイテムの位置精度を向上させる必要があり、その効果は正確で安定した位置です。トリガーシステムは、手動供給方法のため、サンプルがこの位置に配置されると、カメラがトリガーされ、ビジュアルシステムソフトウェアの分析後、OK製品の場合はインターフェースに0Kが表示され、NG製品の場合はインターフェースにNGが表示され、NGブザーアラームが鳴ります。

検査の詳細

• シグネチャーペンの平行度を測定するためのマシンビジョン検査システムの設計スキーム。マシンビジョン検査システムには、主にカメラ、レンズ、光源、画像処理ソフトウェアが含まれます。光源が検出位置に到達したサンプルを照らすと、カメラとレンズで構成されるイメージングシステムがそれをキャプチャします。
• カメラがトリガー信号を受信すると、イメージングシステムはサンプルの写真を撮り、画像を画像処理システムに送信して識別し、サンプルが合格かどうかを判断し、対応するOK/NG信号を出力して、機器による後続の処理を行います。

機器の利点

• 操作インターフェースは明確でわかりやすく、シンプルで操作が簡単で、簡単な設定で自動的に検出を実行できます。
• 検出ソフトウェアとアルゴリズムは完全に独自に開発されており、システムは高度にターゲット化されています。
• 検出テンプレートと検出範囲を柔軟に設定できます。
• 検出速度を向上させるために、ローカル検出機能を選択できます。
• 専門的な光源設計、鮮明で均一なイメージングにより、測定タスクの完了を保証します。
• さまざまな種類の製品の測定をサポートし、自動製品オンライン検索などの機能を備えています。
• 簡単なインストール; コンパクトな結果、操作、保守、拡張が簡単です。
• 高い信頼性、安定した動作、さまざまな現場の動作条件に適しています。
• PCプラットフォームに基づいており、システムは強力なスケーラビリティを備えており、KVISマシンビジョンソフトウェアプラットフォームは他の機能を拡張できます。
