CSD PETプレフォーム 視力検査システム 光学カメラ チェックマシン

CSD PETプレフォーム 視力検査システム 光学カメラ チェックマシン

現在,一般的なPET飲料詰め物生産ラインは,一連の生産機器と,吹金機,詰め機,コード化機械多くの製造業者では,多くの労働者が,プリフォーム,詰め込み,袖のラベル付け,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造包装と他のリンク労働力価格の上昇により 製造業者は労働コストに 大きな圧力をかけています製造業者にとって,機械が手動的な品質検査の代わりとなることが緊急の必要になってきました..

装置の配置

製造業者にとって,機械が製品質の手動検査の代わりとなることが緊急に必要になってきました.中国で知られる機械ビジョン検査機器の研究開発企業として機械ビジョンの検査ソリューションをあらゆる階層に提供する豊富な経験があります現在では,各プロセスの手動的な製品検査作業を代替する完全な全線検査ソリューションを提供することができました..

カメラのレイアウト

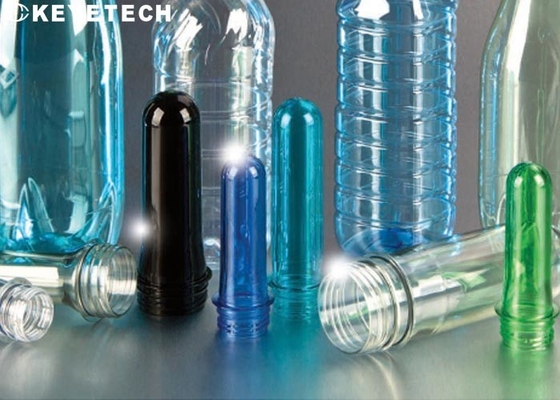

プレフォームの欠陥は,通常,口,肩,下部に現れる.プレフォーム検査機械は,口の中の様々な欠陥を検出できる,高解像度のCCDカメラを複数採用している.プレフォームの肩と下部. 総合的な検査. その中には,口の上にカメラを設置して口の画像を収集することで,ボトル口のフラッシュ,ボトル口のギャップ,口の黒い斑点などの欠陥を確認することができます.

瓶壁の黒い点や汚れ,その他の欠陥をチェックするために,口の内壁の画像を撮影するために,口の上にカメラを設置します.そして3つのカメラは,様々なサイズのための120度の間隔でスクリュー口の側に配置されています厚い縫い目,刺傷,ステップ の ため に 盲点 の ない 360 度 の 検査 を 行なう.カメラが口の上に置かれ,ボトル胚の底の画像を撮影し,黒い斑点や不具合なノズルのような欠陥を確認します図面は以下のとおりです.

検査の詳細

設計計画では,高画素の産業用カメラと高性能のストロブ光源を用いて,製品の外観上の欠陥を全面的に視察する.検査速度は60~100 pcs/minです製品がオンラインで自動的に拒絶される

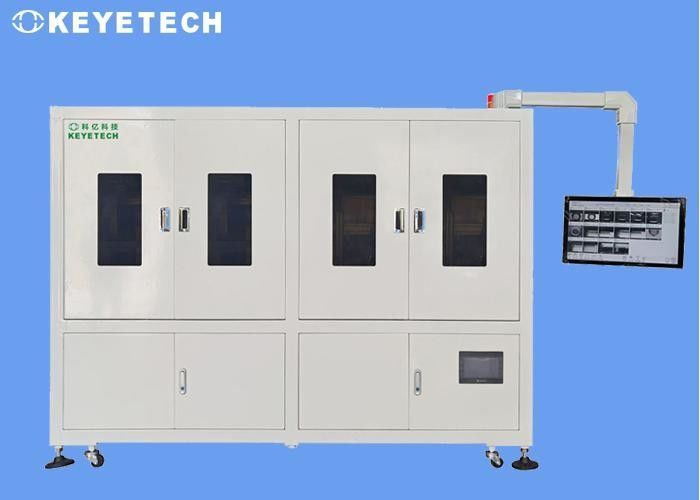

視覚機器の全セットには機械部品,視覚電子ハードウェア,視覚システムソフトウェアが含まれます.検査機械の入口と出口は,顧客の現場コンベヤーラインと統合することができます.顧客サイトの特定の生産ニーズに応じて 上流と下流の生産機器に接続できます

ソフトウェアの機能

• システム検出機能の有効と無効
• 検出指数パラメータと精度調整
• 模様のサンプル採取とサンプル情報の保存,保存および取得
• カメラ画面の校正機能
• システムのリアルタイム生産情報表示 (資格率,総出力,速度など),生産履歴情報閲覧,輸出および保存機能
• ログインアカウントに基づく権限を管理する (例:一般操作ユーザのパラメータ調整を無効にする)
• システムの機械部品の操作と調整 (送電装置がオンであれば,アラーム信号を調整)
