アルミニウム版のためのデジタル画像処理CCDのカメラの目視検差機械

アルミニウム版のためのデジタル画像処理CCDのカメラの目視検差機械

アルミニウム加工技術の急速な開発によって、付加価値の高い陽極酸化材料、破裂音トップの缶および自動車シートのためのCTP板は基盤、アルミニウムさまざまなアルミニウム シートおよびストリップの製造プラントの主要なプロダクトになった。但し、表面質のための人間の目に頼る点検方法は長く実時間監視、オンライン早期警報、欠陥分析およびずっと高速生産のための完成品の分類の新しい形態の必要性を満たしてない。高精度アルミニウム ストリップの質の点検機能を保障するためにこれを受けて、機械視覚システムは表面質の実時間および正確な監視のためにもたらされなければならない。アルミニウム（版、ストリップ、ホイル）表面欠陥の検出システムは2部に分けられる:ハードウェア構造およびソフトウエア システム。

点検方法

エンコーダーによって同期的に送信されるCCD信号はアクセラレータ・カードによって最初に更に信号を高め、次にイメージを連続用紙ために調査分析される。前処理は下記のものを含んでいる:フーリエ分析を使用して、信号をdenoising、イメージの明るさそして対照を、端の削り、滑らかになるろ過調節する。強度および対照の調節はイメージの独特価値を高め、識別し易い。削る端はイメージの境界を汚点から明確にさせ、欠陥のサイズそして形を定義することは容易である。滑らかになるフィルターはよく干渉の脈拍およびポイントそっくりの騒音を抑制できる採用し同時によりよく端情報を維持できる中央フィルター方法を。

グレースケールの分析が完了した後、信号は自動同定システムに引き渡される。自動同定システムはアルミニウム シートの表面の共通の欠陥に基づいて各タイプのhexidineの欠陥のための期待された独特価値の範囲が装備されている。点検の間に、同定システムはどれだけうまく信号の特徴が定義された欠陥のタイプに一致させる確認されるか、表示を誘発するか比較し。欠陥があれば、同期印は行いアルミニウム シートの全ロールの表面質の完全なデータを得るためにアルミニウム シートの全ロールの表面質は等級別にすることができる。

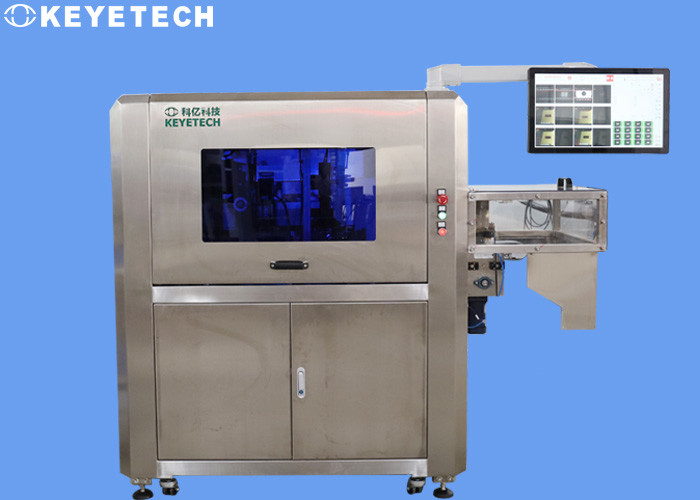

装置の概観

-オンライン高速検出は、検出の効率を改善し、正確さは、人間のコストを削減する。

- 高ピクセル産業カメラの正確な同一証明は検出の条件に従って、カメラの数、正確な0.1mmの速度カスタマイズすることができる設計されている。

- 多数の指定、原価節約と互換性がある。

-オンライン検出を行い、不具のフォークの欠陥のために除きなさい:材料の汚点、色の相違、不純物、ギャップ、残余、重複、泡、空気キャビティ、変形、厚さ、サイズ、等。

Hardware&software

1）ハードウェア構造は高輝度の照明の光源、CCDのカメラ、イメージの獲得および処理システム、データ インタフェース・システム、システム サーバー、データ サーバおよびディスク・アレイを提供することを含んでいる。

• 高輝度の照明の光源は全体の表面の検査システムの重要な部分である。光源の強度はアルミニウム版の表面の粗さによって引き起こされる粗い環境によっておよび拡散放出引き起こされるCCDのカメラのための信号の獲得の難しさを解決する。強い透過力のハロゲン光源はhot rolling製造所で使用され均等に分散させたライトとのLEDの光源は終わり機械で使用されるべきである。
• カメラはカナダのdalsa高速CCDライン スキャン カメラを採用する。カメラは絶えずアルミニウム ストリップの表面をスキャンするのにライン スキャンの技術を使用し毎秒20,000ラインまでの信号の追跡を完了できる。

2）ソフトウエア システムは窓フレームワークの下の強力なイメージ機能の一連のソフトウェアで構成される。それはシステム操作の監視モジュール、質欠陥の獲得モジュール、イメージの質の二次処理モジュール、システム実時間ディスプレイモジュール、レポートおよび等級分けモジュールを含んでいる。

売り上げ後のサービス

会社は完全な技術援助のチームおよび急速な反応機構があり、顧客から技術的な相談および欠陥のレポートをいつでも受け取ることができる各顧客のための専用サービスの専門家がある。そして顧客の緊急事態への急速な応答を顧客が満足なサービスを受け取ることを確認するために保障するため。特別な理由が伝染性の間にかアフターセールス エンジニアが場所に達してないとき原因で、サービス センターは修理および技術的な相談ができるように遠隔に顧客装置を調節できる。

装置がカスタマ・サイトで着いた後、アフターセールス エンジニアは装置のインストール、依託、および操作の訓練を遂行する時間に着く。全機械の製品品質はたどることができ、質の保証期間は受諾の日付からの1年ある。保証期間の間の人間でない欠陥の場合に、アフターセールス エンジニアは場所ですぐに着くか、または自由な維持に遠隔指導を提供する。
