衣服のボタンチェック用自動画像検査機

製品の背景:

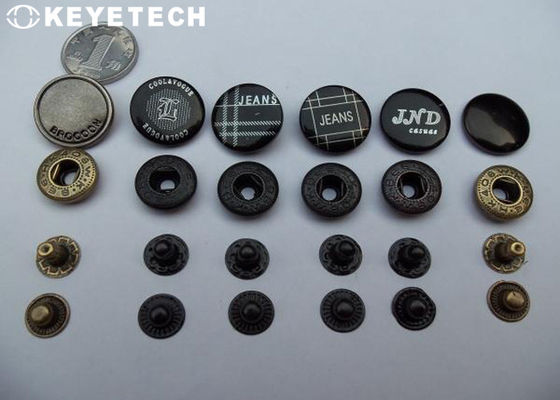

服飾品の一種であるボタンは、衣服のコネクタとして機能するだけでなく、装飾や装飾の役割も果たします。ポリエステル製の樹脂ボタンは高価で高級衣料品に適しています。各種金属ボタンは軽量で変色しにくく、衣料品メーカーの柄やロゴなども刻印可能です。貝ボタンは上品な質感と明るい色で、常に消費者に人気があります。ボタンは品質にばらつきがありますが、衣服にエスニックなスタイルと職人技の価値を与えることができます。

検査セクション原理:

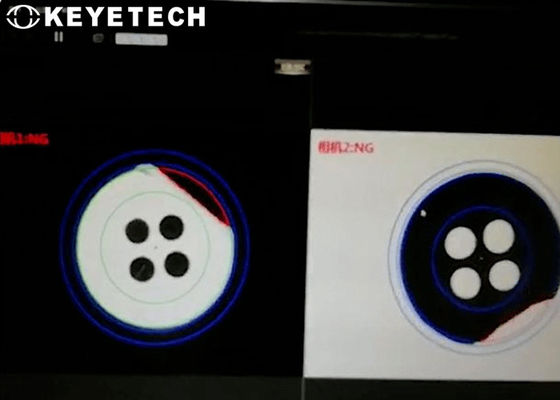

材料は振動板、線形振動、非破壊搬送によって整列され、静電容量が安定して整然と特定の検査ステーションに転送され、産業用カメラで撮影された高画素サンプル画像が画像処理ソフトウェアに転送されます。システムは分析と処理を行った後、良品と不良品を判断し、対応する空気圧コンポーネントを制御して不良品を排除し、最終的に合格製品を回収します。

検査原理と詳細

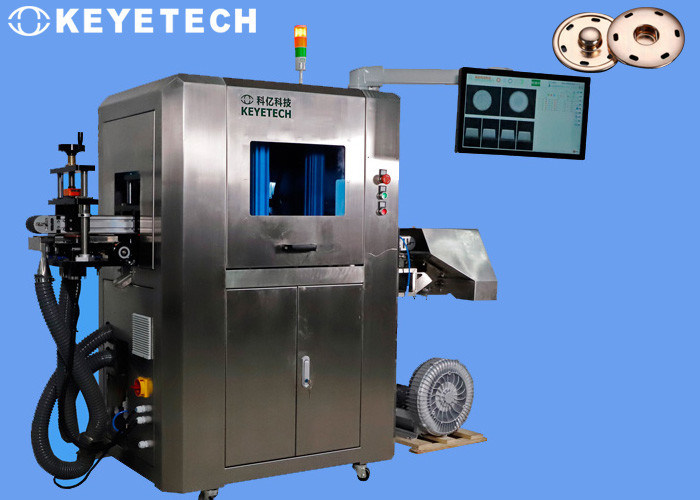

この検査機は、複数台の高画素工業用カメラと高性能ストロボ光源を採用し、製品の外観欠陥を全方位で目視検査します。この装置は 7*24 時間の全天候動作を実現でき、自動的にオンラインにすることができます。規格外製品を排除します。

検査装置のセット全体には、機械的、視覚的電子ハードウェア、および検査システム ソフトウェアが含まれます。機器の入口と出口は、現場での操作を容易にするためにドッキング位置として確保されています。

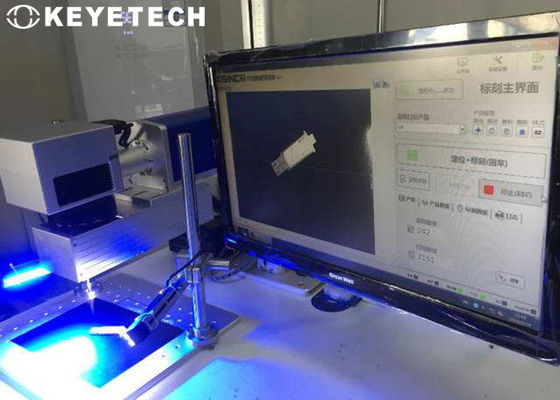

ソフトウェア検査とシステム構成

ソフトウェアは装置のマスター制御プラットフォームであり、その具体的な機能は次のとおりです。

• システム検出機能の有効化と無効化。
• パラメータと検出インジケーターの精度を調整します。
• テンプレートのサンプリングと保存、サンプル検出情報の保存と呼び出し。
• カメラのキャリブレーション
• システムのリアルタイム生産情報 (認定率、総生産量、速度など) を表示します。過去の生産情報を参照、エクスポート、保存します。
• l ログインアカウントに応じた権限管理を行う（例：一般操作ユーザーはパラメータ調整権限の使用を禁止）
• システムの機械部分の操作および調整（エアバルブの噴射時間調整、カメラのトリガー時間調整など）
• お客様のニーズに応じた機能追加
