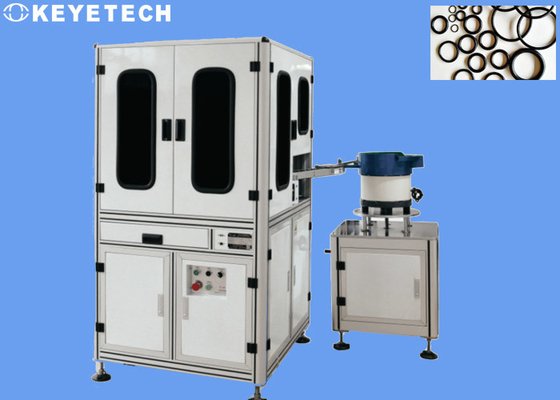

400pcs/Minシーリング ゴム リングのための自動Visualizerの質の点検機械

400個/分 自動視覚検査機 シールゴムリング用

システムの特長

従来、全てのシールリング検査は手作業に依存しており、手作業での品質検査は一つずつ検査・スクリーニングするしかありませんでした。本検査装置は、画像処理を通じて良品と不良品をスクリーニングするマシンビジョン検査技術を採用しています。高い検査効率、高速な検査速度、そして良好な品質検査の客観性と安定性が特徴です。手作業での品質検査は主観的な要因、さらには人間の感情や感覚に影響されやすいですが、本装置はそうではありません。製品の外観やサイズを客観的かつ正確に検出し、高効率かつ多次元的に製品を検査できます。

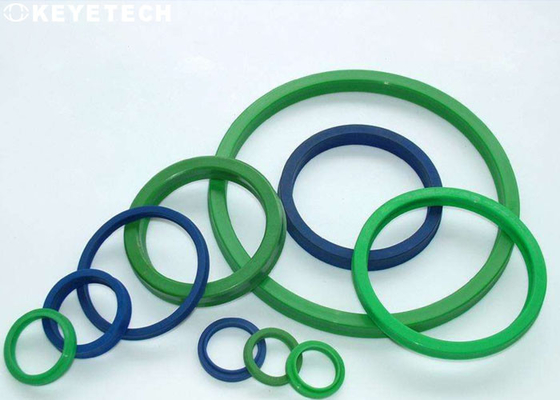

マシンビジョン検査装置は、バリ、パーティングライン、ひび割れなどの欠陥を検出できます。さらに、検出精度は人間の目よりも小さく、不良品をより正確にスクリーニングできます。本システムの開発は、主にゴム部品の自動検査および不良品の自動スクリーニングを目的としています。検査・スクリーニングの内容は以下の通りです。

a) 異物混入。

b) 両端の材料不足。

c) パーティングライン上のバリやパーティングラインの欠陥。

d) 顧客が要求する追加のサイズ検査項目。

システム特長:

1. 検出速度は120～400個/分以上。

2. 投影サイズの繰り返し検出精度：±0.005mm以内（カメラの視野が10mm*10mm以内と定義、特に指定がない限り）

3. 主要付属品の説明:

1) カメラ：ハイクビジョン製

2) センサー：日本オムロン製

3) 電磁弁：米国オリジナルブランド

4) PLC：日本三菱電機製高速シリーズ。

4. HMI、ソフトウェアにはツールボックスが付属しており、一般従業員向けに開発された便利なオペレーティングシステムです。

5. 生産データレポート統計機能：CPK、不良項目別、不良率などの自動生成機能があり、生産現場のプロセス改善の根拠を提供できます。

6. 検出データ出力システム：スクリーニング機はデータ通信機能、データ出力・保存機能を備えており、ソフトウェアでエクスポートされたデータは、プリンターに接続されたローカルエリアネットワークを介して紙に印刷できます。
