PCB AOI 自動検査システム 光学原理 画像解析

光学原理を用いたAOI装置 画像解析自動検査装置

システムの特徴

製品の背景

AOI の正式名称は自動光学検査です。これは、溶接生産で発生する一般的な欠陥を検出するための光学原理に基づくデバイスです。AOI は、近年登場した新しいタイプのテスト技術ですが、急速に発展しています。多くの外観検査装置メーカーが AOI 検査装置を発売しています。

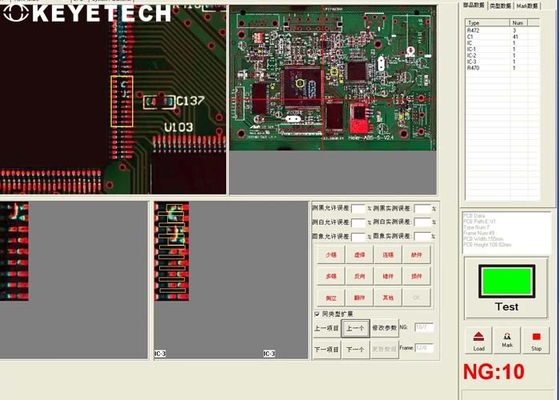

自動検出中、機械はカメラを通して PCB を自動的にスキャンし、画像を収集し、テスト済みのはんだ接合部をデータベース内の認定パラメータと比較します。画像処理後、基板上の欠陥をチェックし、ディスプレイや自動サインで欠陥を表示・マーキングします。、保守担当者が修理するため。

設備の利点

今日の AOI 目視検査の急速な発展に伴い、自動光学検査 (AOI) は産業オートメーションの効果的な検査方法であり、従来の手動検査に徐々に取って代わり、LCD/TFT、トランジスタ、および PCB 産業プロセスで広く使用されています。実装品質、はんだ接合品質などを効果的に検出します。

AOI をツールとして使用して欠陥を減らし、組立工程の早い段階で欠陥を発見し、不良品を最終組立工程に送ることを回避することで、修理コストを削減し、修理不可能な回路基板の廃棄を回避し、製造会社と IT のコストを削減します。製品の品質を安定させ、製品の競争力を高めます。

機械部品

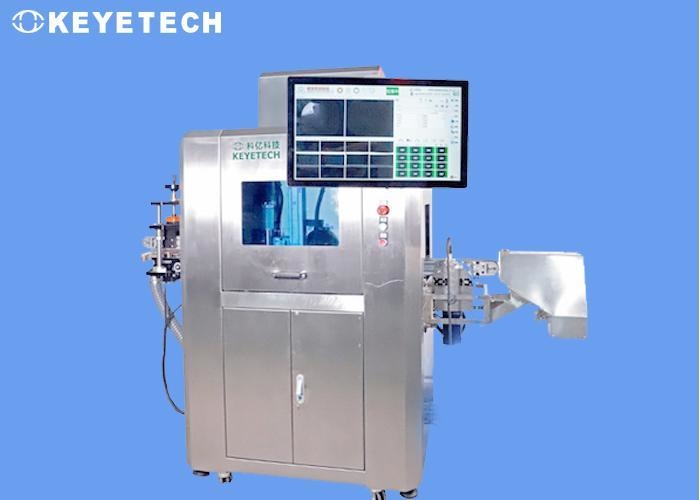

機械部分は、すべての伝送デバイスと電子ハードウェア (産業用カメラ、光源、産業用コンピューター、タッチ スクリーン、電気ボックスなど) を運ぶシステムのコア コンポーネントです。コンベアはサーボモーターによって制御され、画像キャプチャは正確です。装置には2つの不良品投入口が装備されており、重大な不良品（ドラムの底、斜めの革の先端など）と一般的な不良品を分離します。

1.AI アルゴリズム: 安定性が高く、環境や背景の乱れに適応します。さまざまな欠陥サンプルは、トレーニング後に自動的に識別できます。

2.データ化: 独立したデータベース、複数のサンプルの保存、不良品の分析、および履歴の保持。

3.多方向：サンプルの内側と外側の360°包括的な

4. 高精度: 検出精度は 99% に達することができます。

5.モジュール化により、お客様の実際のニーズに応じて検出機能を柔軟に増減できます。

6.操作が簡単：操作が簡単で、メンテナンスも簡単です。

7.安全性：医療グレードの材料製造、医療用品の生産環境に完全に準拠しています。
